1. Ébauche par plans parallèles
Cette seconde ébauche permet d'approcher la forme finale de la prothèse à l'aide de la fraise de diamètre 6 mm. Cette opération a pour but de réduire le temps d'usinage dans la prochaine opération avec une fraise hémisphérique de diamètre 2 mm. On utilise les mêmes paramètres de coupe que précédemment (voir tableau ci-dessous). Il est à noter qu'ici la notion de hauteur de crêtes (hauteur résultante de deux passages d'une fraise hémisphérique selon deux trajets parallèles) n'a aucun sens puisque l'on utilise une fraise cylindrique.
Vc (m/min) |
fz (mm/dent/tour ) |
z (nb de dents) |
ae (mm) |
ap (mm) |
55 |
0,05 |
3 |
3 |
0,5 |

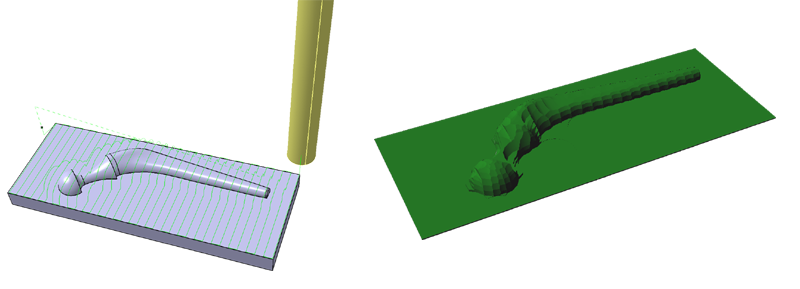

Sur la figure 3, on donne les représentations des trajectoires outils et de la simulation de la pièce obtenue par CATIA V5 pour un temps de cycle de 2 min 7 s.
Figure 3. Phase 2 : Ébauche par plans parallèles (profondeur de passe de 0,5 mm).
 |
 |
 |
 |
|
 |
 |
 |
 |
|
 |
 |
 |
||
